CVGaudio Unicore – свободно программируемый цифровой контроллер, применяемый для объединения различных внешних устройств в общую сеть с целью централизованного управления и мониторинга через веб-интерфейс. Обладая мощным процессором с высоким быстродействием, встроенным веб-сервером и различными интерфейсами управления (TCP/IP, RS232, RS485, DMX512, IR, RELAY), часами реального времени и программируемым недельным таймером, прибор может эффективно использоваться для создания кроссплатформенных систем автоматизации и управления оборудованием (аудио, видео, освещение, вентиляция, кондиционирование и др.) офисных зданий, переговорных и конференц-залов, домашних систем типа «умный дом» и т.д. Для выполнения всех этих задач предусмотрены следующие интерфейсы:
2 x RS232 (Tx, Rx) – передача данных и удаленное управление внешними устройствами;
1 x RS485 / DMX512 – используется как интерфейс управления (RS485) приборами автоматизации, ОПС, профессиональным звуковым оборудованием и др., или же как инт. передачи данных (DMX512, 96 каналов) для управления системой освещения.
8 x LOGIC CONTACT – свободно программируемые логические контакты. Работая в качестве входных, запускают определенный пользовательский сценарий по сигналу от внешних устройств (датчики и др.), в качестве выходных –выполняют подачу напряжения 12 В на указанную пару контактов.
6 x RELAY (NC G NO + питание) – свободно программируемые реле (220 В / 2.5 A / 550 Вт) для создания пользовательских сценариев работы оборудования, например, управления экраном проектора, осветительным, вентиляционным и другими видами силового оборудования.
5 x TCP/IP – цифровой интерфейс передачи данных и управления внешними устройствами.
1 х IR IN, 3 х IR OUT – вход для подключения инфракрасного приемника и выходы для вывода сигнала на внешние устройства или IR передатчики.
Прибор выпускается в металлическом RACK корпусе высотой 1U и предполагает питание от стандартной бытовой электросети 220 В / 50 Гц.
Тип | свободно программируемый цифровой контроллер управления |
Часы реального времени | + |
Недельный таймер | + |
LED индикация | + |
Входы / выходы: | |
- TCP/IP | 1 х RJ45, поддержка до 5 соединений |
- RS232 (Rx,Tx) | 2 х 3-pin EuroBlock, двунаправленный порт |
- RS485 / DMX512 | 1 х 3-pin EuroBlock |
- IR IN | 1 х 3-pin EuroBlock |
- IR OUT | 3 х 3-pin EuroBlock |
- LOGIC CONTACT | 8 х 2-pin EuroBlock, программируемые |
- RELAY | 6 шт. (NC G NO + питание), максимальный коммутируемый ток 220 В / 2.5 A / 550 Вт |
Максимальная длина кабельных линий интерфейсов: | |
- RS232 | 15 м |
- RS485 | 1200 м |
- IR | 15 м |
IP встроенного веб сервера по умолчанию | 192.168.1.5 |
Электропитание: | |
- напряжение | 220 В, 50 Гц |
- энергопотребление | 50 Вт |
- предохранитель | T3.12AL |
Габаритные размеры | 300х44х170 мм (1U) |
Вес | 2.5 кг |
Цвет | черный |
Монтаж | настольный или в 19" стойку |
Программируемый контроллер управления | 1 шт. |
Кабель питания | 1 шт. |
Комплект кронштейнов | 1 шт. |
Комплект документации | 1 шт. |

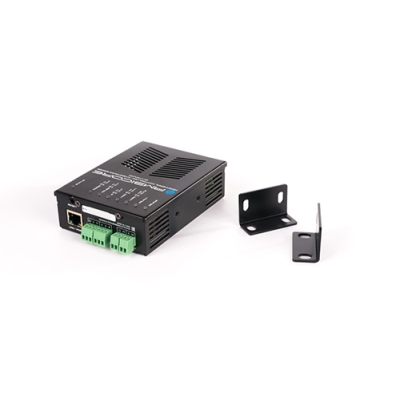

Ambicore CVGaudio Программируемый контроллер управления
