PW/EX-IN/W CVGaudio Настенная панель удаленного подключения с Bluetooth
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:

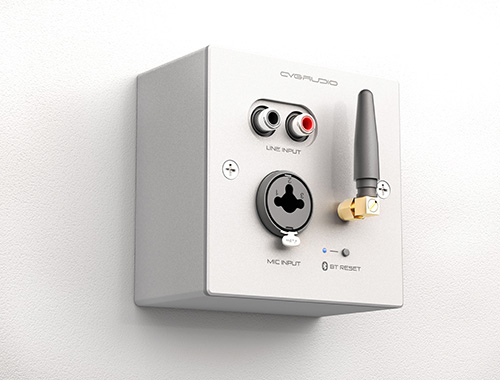

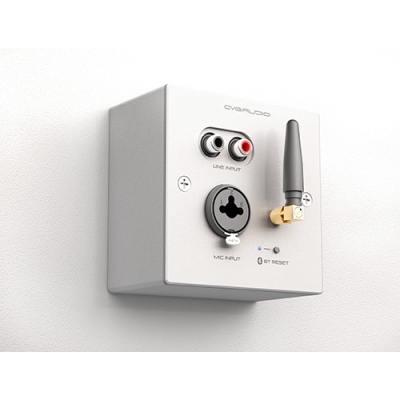

PW/EX-IN/W — это высокотехнологичный настенный контроллер (панель) от разработчика и производителя аудиотехники высокого уровня из России компании CVGaudio. Создан для совместной работы с аудиопроцессорами DSP серии ZONER pro и MDSP-46, но может использоваться и с другими аналогичными приборами. В системе вещания контроллер выполняет функцию дистанционного подключения источников сигнала.

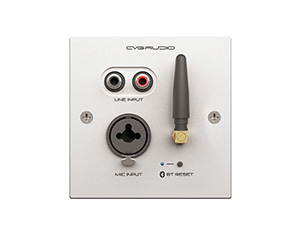

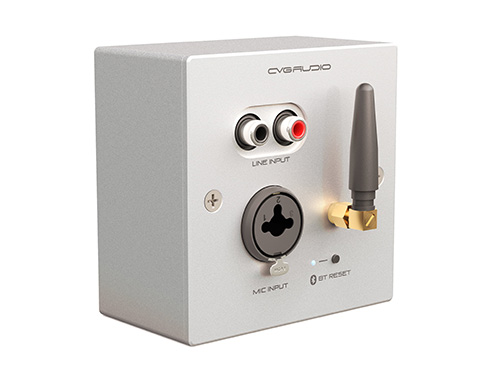

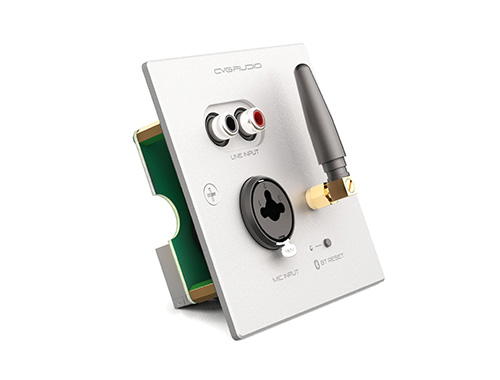

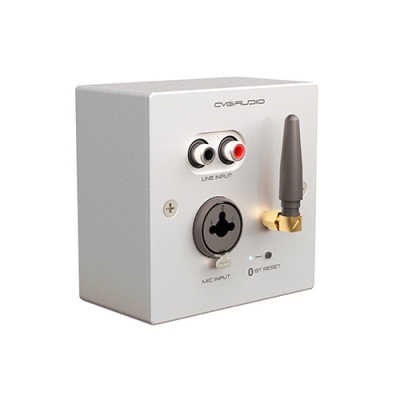

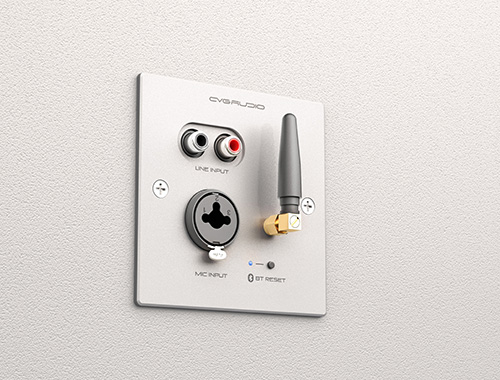

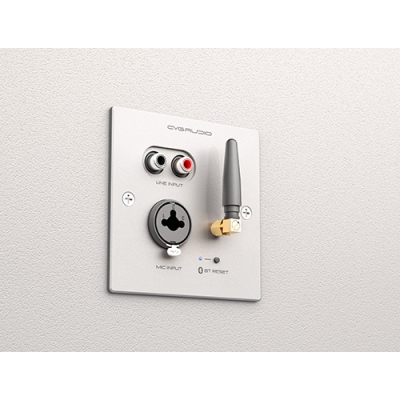

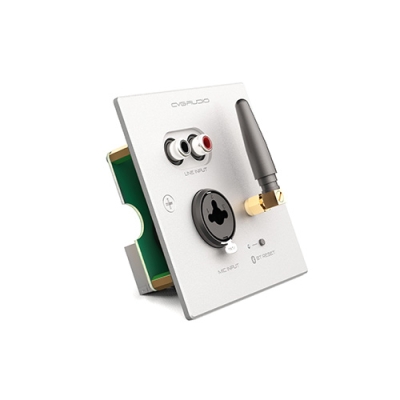

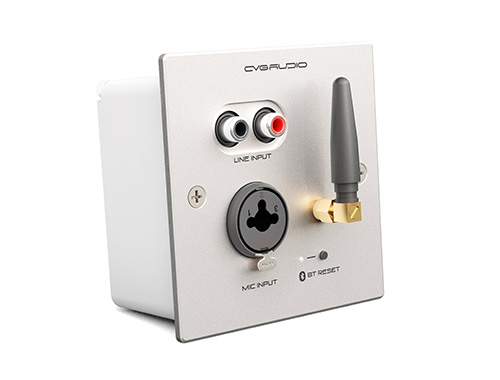

На лицевой части панели размещены два (2) входа: линейный, небалансный, разъем 2RCA и микрофонный, балансный, универсальный разъем XLR/TRS. Входы дублируются коннекторами 2х EuroBlock 3-pin, которые расположены на задней части устройства с целью скрытого подключения в случае необходимости. Также предусмотрен беспроводной тип подключения посредством модуля Bluetooth (версия 5.1, внешняя антенна, дальность до 30м при прямой видимости). В этом случае источником сигнала становится любой мобильный гаджет. Для микрофонного входа есть возможность подключить фантомное питание (+12В) и приоритет (DIP-переключатели).

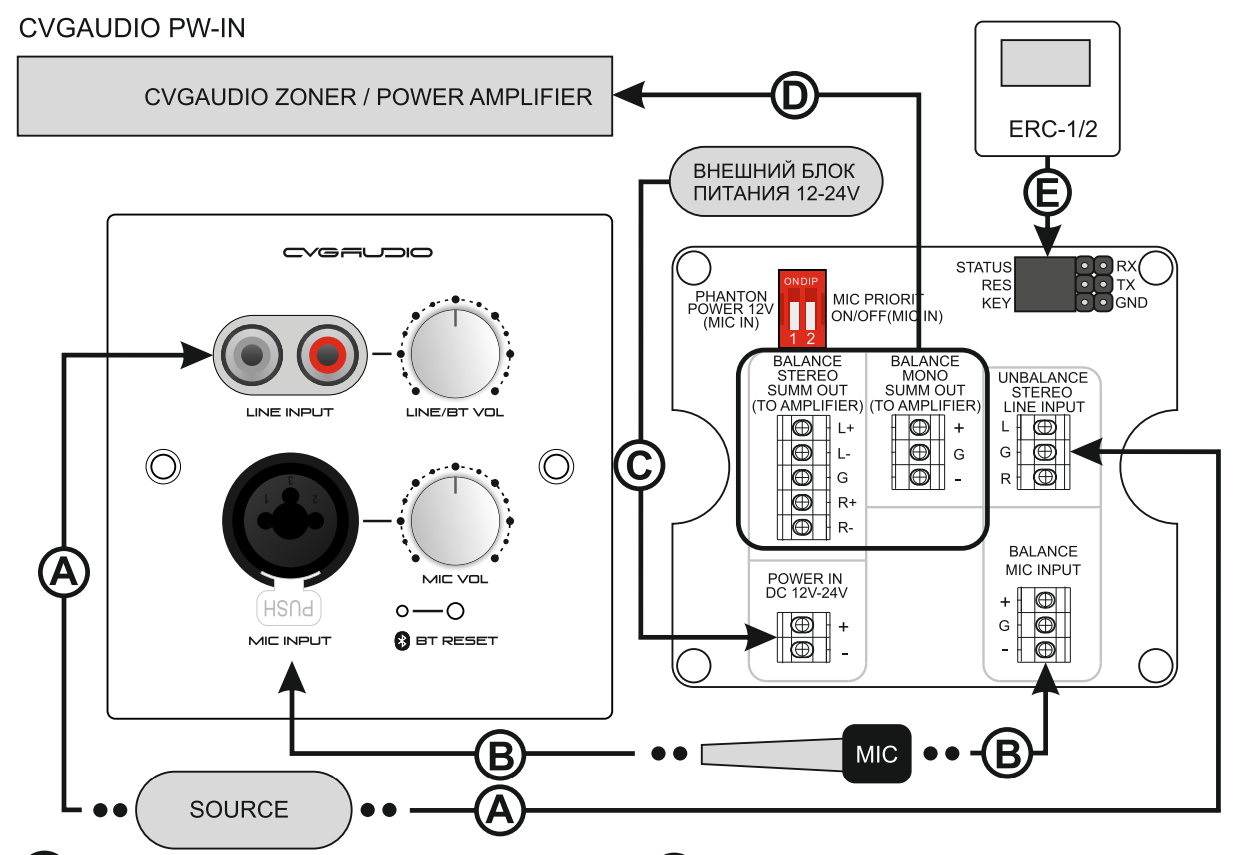

Особенностью панели является раздельная передача линейного и микрофонного сигналов: суммарный балансный стерео-выход (Line in + Bluetooth); суммарный балансный моно-выход (Line in + Bluetooth); микрофонный балансный выход (Mic in).

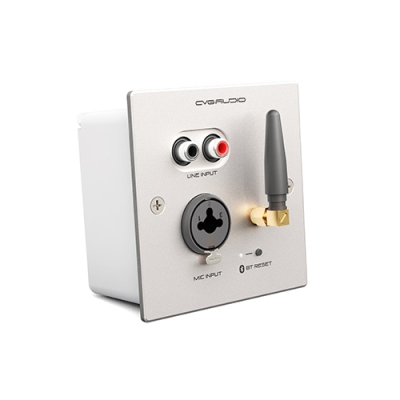

Максимальное расстояние на котором передается сигнал (дальность от процессора DSP) равняется 100 метров. Рекомендуется подключение витой парой CAT5e/CAT6 (порт RJ-45) или же для передачи аудио спикерный кабель PROCAST cable BSC 3,2/16/0,12. Питание от внешнего источника постоянного тока +12-24В или по витой паре от процессора. Лицевая часть панели изготовлена из анодированного алюминия с матовым покрытием белого цвета, габаритные размеры 95x95x60 мм. Монтаж на стену, врезной или накладной, в зависимости от типа монтажного бокса (приобретается отдельно).
| Тип: | настенный контроллер |
| Управление: | источником сигнала |
| Совместимый модуль: | аудиопроцессоры серии ZONER pro и MDSP-46 |
| Органы управления: | 2 регулятора громкости |
| Линейный вход: | 2RCA на панели, дублируется EuroBlock 3-pin (скрытый) |
| Микрофонный вход: | XLR / TRS на панели, дублируется EuroBlock 3-pin (скрытый) |
| Модуль Bluetooth: | версия 5.1, codec – AptX, AptX Low Latency, MP3, AAC, SBC; внешняя антенна на лицевой панели, дальность до 30 м при прямой видимости |
| Максимальная длина трассы: | 100 м |
| Порт подключения: | RJ-45 |
| Аудио выходы: | суммарный балансный моно выход, суммарный балансный стерео выход, микрофонный |
| Частотный диапазон | 20 - 20 000 Гц |
| Питание: | +12-24 В от внешнего источника или по витой паре |
| Материал лицевой панели: | анодированный белый алюминий |
| Габаритные размеры: | 95x95x60 мм |
| Монтаж: | на стену, врезной или накладной |
Дополнительно
Для накладного монтажа настенных программируемых контроллеров управления ERC-1/2. Материал МДФ высокой плотности с черным окрасом полимерной эмалью. Габариты 95x95x50 мм. Крепление с помощью отверстий диаметром 4 мм.
Для накладного монтажа настенных программируемых контроллеров управления ERC-1/2 и зональных панелей PW. Материал МДФ высокой плотности с черным окрасом полимерной эмалью. Габариты 95x190x50 мм. Крепление с помощью отверстий диаметром 4 мм (6 штук).
Для встраиваемого монтажа настенных программируемых контроллеров управления ERC-1/2. Глубина посадки не менее 55мм. Материал ABS пластик, габариты 91x91x52 мм, цвет серый.
Панель для дистанционного подключения источников трансляции к DSP: линейный, микрофон или гаджет по Bluetooth; 2 регулятора громкости. Входы: линейный небалансный 2RCA, микрофонный балансный XLR/TRS; оба входа дублируются разъемами 2х EuroBlock 3-pin для скрытого подключения. Модуль Bluetooth версия 5.1 для подключения мобильных устройств, антенна-стикер. Суммарные балансные моно и стерео выходы. Максимальная дальность передачи суммарного сигнала 100 метров. Подключение кабелем CAT5e/CAT6 или PROCAST cable BSC 3,2/16/0,12 для аудио. Порт RJ-45, питание +12-24 В (от внешнего источника или по витой паре). Материал панели полированный алюминий, цвет черный, размеры 95x95x60 мм. Монтаж врезной или накладной, в зависимости от типа монтажного бокса (приобретается отдельно).
Двойной короб для встраиваемого монтажа настенных программируемых контроллеров управления ERC-1/2 и панелей серии PW. Глубина посадки не менее 55мм. Материал ABS пластик, габариты 186x91x52 мм, цвет серый.
Панель для дистанционного подключения источников трансляции к DSP: линейный, микрофон или гаджет по Bluetooth; 2 регулятора громкости. Входы: линейный небалансный 2RCA, микрофонный балансный XLR/TRS; оба входа дублируются разъемами 2х EuroBlock 3-pin для скрытого подключения. Модуль Bluetooth версия 5.1 для подключения мобильных устройств, антенна-стикер. Суммарные балансные моно и стерео выходы. Максимальная дальность передачи суммарного сигнала 100 метров. Подключение кабелем CAT5e/CAT6 или PROCAST cable BSC 3,2/16/0,12 для аудио. Порт RJ-45, питание +12-24 В (от внешнего источника или по витой паре). Материал панели полированный алюминий, цвет белый, размеры 95x95x60 мм. Монтаж врезной или накладной, в зависимости от типа монтажного бокса (приобретается отдельно).
Панель для дистанционного подключения источников трансляции к DSP: линейный, микрофон или гаджет по Bluetooth. Входы: линейный небалансный 2RCA, микрофонный балансный XLR/TRS; оба входа дублируются разъемами 2х EuroBlock 3-pin для скрытого подключения. Модуль Bluetooth версия 5.1 для подключения мобильных устройств, внешняя антенна, дальность до 30 м. Раздельная передача сигналов: Line in + Bluetooth (стерео или моно) и микрофонный. Подключаемые фантомное питание (+12В) и приоритет у микрофона. Максимальная дальность передачи суммарного сигнала 100 метров. Подключение кабелем CAT5e/CAT6 или PROCAST cable BSC 3,2/16/0,12 для аудио. Порт RJ-45, питание +12-24 В (от внешнего источника или по витой паре). Материал панели анодированный алюминий, цвет белый, размеры 95x95x60 мм. Монтаж врезной или накладной, в зависимости от типа монтажного бокса (приобретается отдельно).
