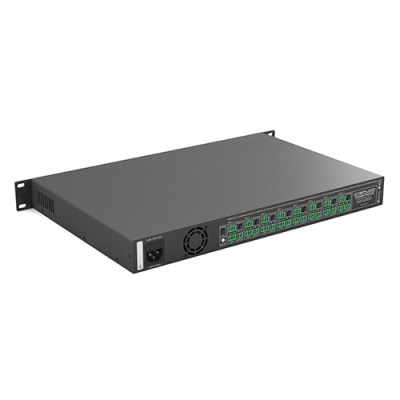

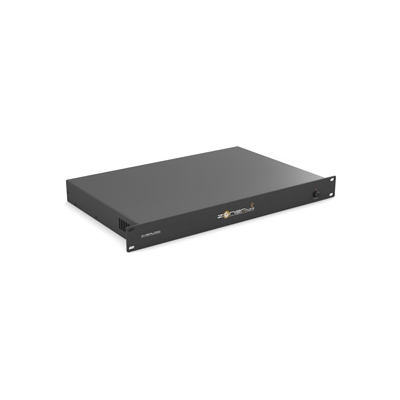

PWS-8 CVGaudio Модуль питания и коммутации на 8 каналов
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:
CVGAUDIO ZONER PWS-8 – это модуль организации стабильного питания и коммутации аналоговых акустических сигналов для удаленных периферийных приборов, которые работают в связке с аудиопроцессорами серии ZONER Pro. Поддерживает 8 каналов работы, к нему подключаются внешние зональные устройства CVGAUDIO: настенные панели серии PW, универсальные источники сигнала CVGAUDIO серий N-SRC и RRR, и т.п.
Для выполнения функции дистанционного питания предусмотрены восемь (8) выходов на разъемах Euroblock 2-pin с независимой настройкой подаваемого напряжения, переключатель 12 или 24В DC. Максимальный ток нагрузки у каждого выхода равен 1А, для всего прибора максимальный ток = 8А.

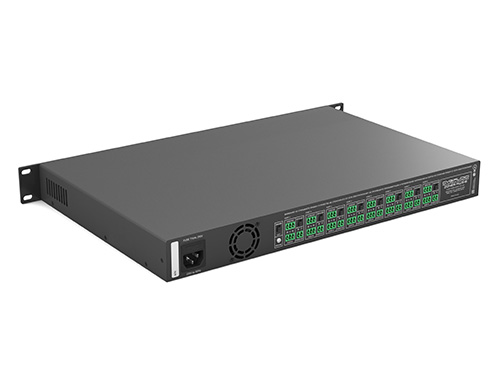

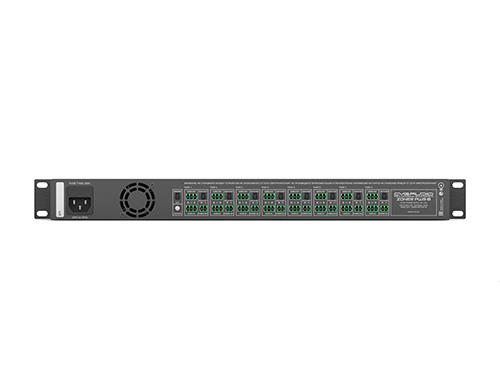

Второй важной функцией модуля является коммутация аналоговых акустических сигналов между устройствами в составе системы звукофикации на базе аудиопроцессора. Восемь (8) проходных каналов, каждый включает в себя вход и выход (Audio IN и Audio OUT) с использованием разъемов Euroblock 3-pin. Данный функционал облегчает подключение устройств и существенно снижает количество и длину кабелей, так как позволяет применение многожильных кабели CAT6 / CAT5E и т.д. По данным кабелям транслируется как питание, так и балансный аналоговый сигнал, а расключение производится уже на модуле PWS-8 с дальнейшим распределением на шлейфы процессора.
Отдельно стоит отметить переключатель Ground Lift, который отвечает за дезактивацию (или активацию) заземления на корпус блока питания. Вкупе с ним предусмотрен специальный клеммный вывод для подключения внешнего заземляющего контура. Наличие данной функции помогает устранить электрические шумы, наводки и помехи, возникающие в акустических линиях при большом количестве протяженных коммутаций между зональным и центральным оборудованием в разветвленных системах звукофикации.

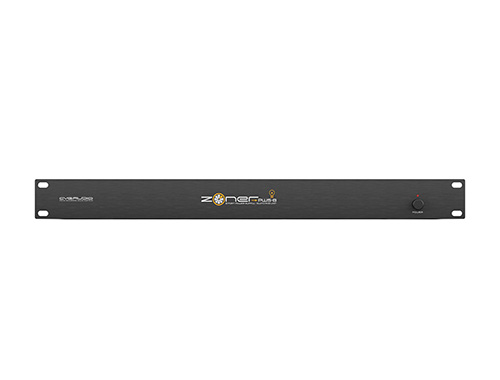

Модуль PWS-8 изготовлен в стандартизированном корпусе высотой 1U и оборудован специальными кронштейнами для крепления в 19-дюймовые (рэковые) серверные стойки. Габаритные размеры 480x205x44 мм (1U), вес 2.4 кг. Питание от сети 220В. Прибор эксплуатируется в крупных, многозонных аудиосистемах на основе аудиопроцессоров серии ZONER pro, развернутых на объектах различного назначения, где требуется централизованное питание устройств в системе и простота их коммутации между собой.
| Тип: | модуль питания и коммутации аналоговых аудиосигналов на 8 каналов |
| Количество портов для подключения питания: | 8, Euroblock 2-pin |
| Напряжение питания: | На выбор индивидуально для каждого порта – 12В или 24В |
| Максимальная нагрузка: | 1А для каждого порта, 8A на весь прибор |
| Количество каналов для передачи аудио: | 8 сквозных, по 2х Euroblock 3-pin на каждый (Audio IN и Audio OUT) |
| Высота в стойке: | 1U (кронштейны для установки – элемент лицевой панели) |

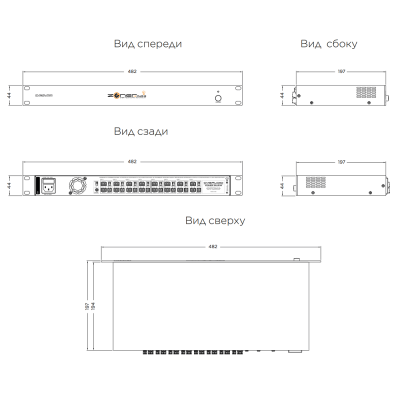

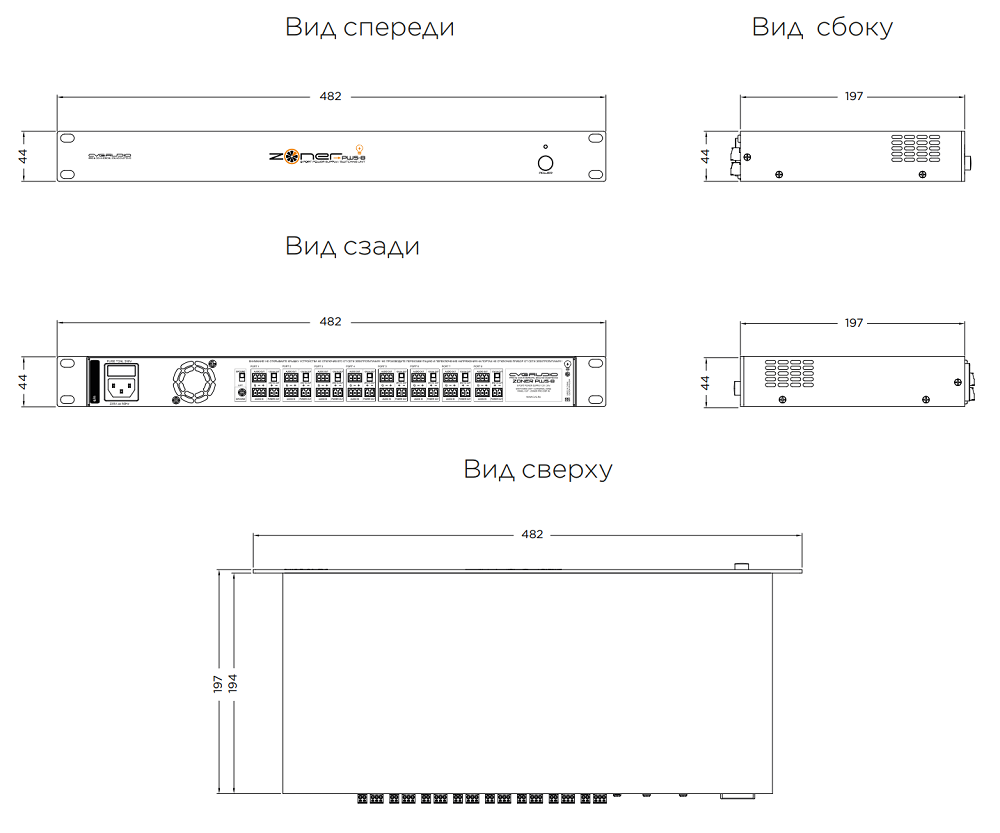

| Габаритные размеры: | 480x205x44 мм |
| Вес: | 2.4 кг |
